Información Básica.
No. de Modelo.
CG61160
Porta-herramienta
configuración personalizada
Fuente De Alimentación
está disponible una configuración personalizada
Modo de Control
CNC
Grado automático
Automático
Modo Ajuste
Soporte de Suelo
Precisión
Alta Precisión
Certificación
CE, ISO 9001, certificados eac, sgs, bv
Condición
Nueva
sistema de control de torno cnc de servicio pesado
fanuc, simens, mitsubish, gsk, etc.
mecanizar piezas
brida, turbina de rueda, cilindro, eje, etc.
máximo columpio sobre la cama
1600 mm
longitud máxima de la pieza de trabajo
3000-120000 mm ( configurable )
peso máx. de la pieza de trabajo
40 T
diámetro de la boquilla
1250 mm
tiempo de entrega
120 días
instalación y puesta en marcha
disponible para servicio de mercado marítimo
periodo de garantía de calidad
garantía de calidad de un año
paquete de máquina de torno
bolsa de vacío y caja de madera
Paquete de Transporte
caja de madera
Especificación
según el diseño de la pieza de trabajo del cliente
Marca Comercial
ntm o marca personalizada también está disponible
Origen
Qingdao, China
Código del HS
84581900
Capacidad de Producción
200 sets/año
Descripción de Producto
China Torno torno horizontal de Servicio Pesado , máQuina de torno, Torno CNC, torno, frente a torno, CigüEñAl torno giratorio
( Control CNC y convencionales, ambos estáN disponibles)
Para girar el Rodillo de acero,Eje, cilindros, Tubo de aceite, eje propulsor marino,Molde de los neumáTicos, piezas de ferrocarril, el cubo de rueda turbina,Brida,etc
( Control CNC y convencionales, ambos estáN disponibles)
Para girar el Rodillo de acero,Eje, cilindros, Tubo de aceite, eje propulsor marino,Molde de los neumáTicos, piezas de ferrocarril, el cubo de rueda turbina,Brida,etc
1.CaracteríSticas destacables:
Nuestra compañíA fue fundada en 1969 como una Empresa militar en el principio.Con máS de 50 añOs de experiencia, estamos especializados en re-diseñO y fabricacióN de máQuinas de torneado personalizado segúN sus exigencias y peticiones.
Esta máQuina de torno de la serie puede ser diseñAdo en un Fresado CNC MáQuina de torno de perforacióN con girar la Molienda y la perforacióN de funciones.Puede ayudarle a ahorrar tiempo y mejorar la eficiencia en la parte que necesita ser truned y molienda como marine/buque eje propulsor, Cilindros, etc..
1).La estructura razonable con 4 carriles guíA Y un excelente rendimiento.DiseñO especial para que el uso de la corona dentada Cabezote para garantizar un gran par de máQuina de torno .
2.).Alta rigidez, estabilidad y precisióN de mantenimiento.Todas las piezas moldeadas piezas se realice el tratamiento téRmico de temple para asegurar la alta precisióN de la máQuina de torno.Todas las guíAs son molidos por 18 metros de gran máQuina de moler.
3.) permanentes servicio postventa para garantizar la máXima rentabilidad del cliente.
4.) Los ingenieros estáN disponibles de forma gratuita a travéS de la instalacióN, puesta en marcha de la mar y la formacióN de los operadores en la fáBrica al cliente.
5.) Todos los componentes de máQuina son libremente siempre dentro de 3 DíAs por aire para evitar la suspensióN de la produccióN del cliente y un míNimo de péRdidas en períOdo de garantíA de atencióN al cliente 's.
Nuestra compañíA fue fundada en 1969 como una Empresa militar en el principio.Con máS de 50 añOs de experiencia, estamos especializados en re-diseñO y fabricacióN de máQuinas de torneado personalizado segúN sus exigencias y peticiones.
Esta máQuina de torno de la serie puede ser diseñAdo en un Fresado CNC MáQuina de torno de perforacióN con girar la Molienda y la perforacióN de funciones.Puede ayudarle a ahorrar tiempo y mejorar la eficiencia en la parte que necesita ser truned y molienda como marine/buque eje propulsor, Cilindros, etc..
1).La estructura razonable con 4 carriles guíA Y un excelente rendimiento.DiseñO especial para que el uso de la corona dentada Cabezote para garantizar un gran par de máQuina de torno .
2.).Alta rigidez, estabilidad y precisióN de mantenimiento.Todas las piezas moldeadas piezas se realice el tratamiento téRmico de temple para asegurar la alta precisióN de la máQuina de torno.Todas las guíAs son molidos por 18 metros de gran máQuina de moler.
3.) permanentes servicio postventa para garantizar la máXima rentabilidad del cliente.
4.) Los ingenieros estáN disponibles de forma gratuita a travéS de la instalacióN, puesta en marcha de la mar y la formacióN de los operadores en la fáBrica al cliente.
5.) Todos los componentes de máQuina son libremente siempre dentro de 3 DíAs por aire para evitar la suspensióN de la produccióN del cliente y un míNimo de péRdidas en períOdo de garantíA de atencióN al cliente 's.
6.) Los principales componentes de la máQuina estáN estrictamente controlados por el advanced CMM para garantizar la excelente calidad y alta precisióN.
Δ CERTIFICADO:CE, la EAC, SGS, BV certificado...
Nuestro principio : Maximizar la rentabilidad del cliente en el míNimo coste de inversióN.
AplicacióN: Esta serie CNC torno horizontal puede utilizar el acero de alta velocidad y las herramientas de corte de carburo para terminar bruscamente o finalizar el proceso de giro no sóLo para los metales no ferrosos como estructura de diferentes aceros, aceros de colada y plancha, sino tambiéN la interna/externa CóNica cilíNdrica // Las superficies esféRicas, rosca De materiales no metáLicos y todo tipo de curva de la superficie del cuerpo giratorio.Es máS, tambiéN puede darse cuenta de la velocidad constante líNea de corte. Tiene tanto torneado y rectificado las funciones que pueden terminar el mecanizado de la primera parte del tiempo, lo cual ahorra tiempos de sujecióN y mejorar la eficiencia de los clientes.
Δ 2.ParáMetros téCnicos de servicio pesado, máQuina de torno torno horizontal, máQuina de torno CNC
Rermarks:
1.Las anteriores 6 Modelos de máQuina de torno CNC Horizontal para trabajo pesado son las configuraciones estáNdar, tambiéN podemos diseñAr y fabricar máQuinas de torneado personalizados segúN las caracteríSticas de la pieza del usuario.De modo que al preguntar a nuestra máQuina de torno, Por favor, tenga la amabilidad de informarnos de la longitud, diáMetro ancho,Peso,pieza de trabajo, podemos recomendar una buena máQuina. Tanto convencional o control CNC estáN bien, por favor, díGanos quéTipo laso que usted necesita saber.Gracias
2.Esta serie CNC máQuina de torno horizontal de servicio pesado han sido Exportados a Georgia, el PakistáN, SudáFrica, Noruega, Tailandia, Rumania, IráN, Rusia, Chile para el mecanizado de rodillo, el eje, cilindros, el ferrocarril de piezas, repuestos de automóViles, mineríA y metalurgia, construccióN de envíO, la energíA eóLica y otras máQuinas de la industria.
3.Y el envíO de paquetes
El aceite anti-corrosióN /Anti-Corrosive aceite para toda la máQuina.Envolviendo la pelíCula protectora.
Caja de madera Paquete, paquete vacumm tambiéN estáDisponible por peticióN especial del cliente.
4.Servicio postventa Mantenimiento de la&
1. Ofrecemos formacióN téCnico profesional para los usuarios", operadores y Personal de mantenimiento para poder utilizar correctamente y utilizar el torno y llevar a cabo el mantenimiento normal.
2.PeríOdo de garantíA:Un añO despuéS de la aceptacióN de el torno.TambiéN podemos extender el períOdo de garantíA segúN exigencias especiales del cliente.
3.En caso de cualquier problema encontrado en la calidad durante la operacióN, la fáBrica enviaráPersonal para la ubicacióN del usuario dentro de las 48 horas (los usuarios doméSticos) y Dentro de 3 DíAs (el cliente extranjero) y el personal téCnico no dejan antes de resolver la malfuntion.
4.La empresa prestar libremente las diferentes piezas eléCtricas y mecáNicas para el períOdo de garantíA de tornos adquirido dentro del tiempo.
5.La compañíA ofreceráGarantíA de por vida para los servicios de consultoríA En téRminos de aplicacióN, mantenimiento, reparacióN, renovacióN, etc de los equipos.
Para máS detalles, no dude en contactarnos.Y damos una calurosa bienvenida a visitar nuestra empresa para la discusióN y negociacióN technonolgy de negocios.¡Gracias!

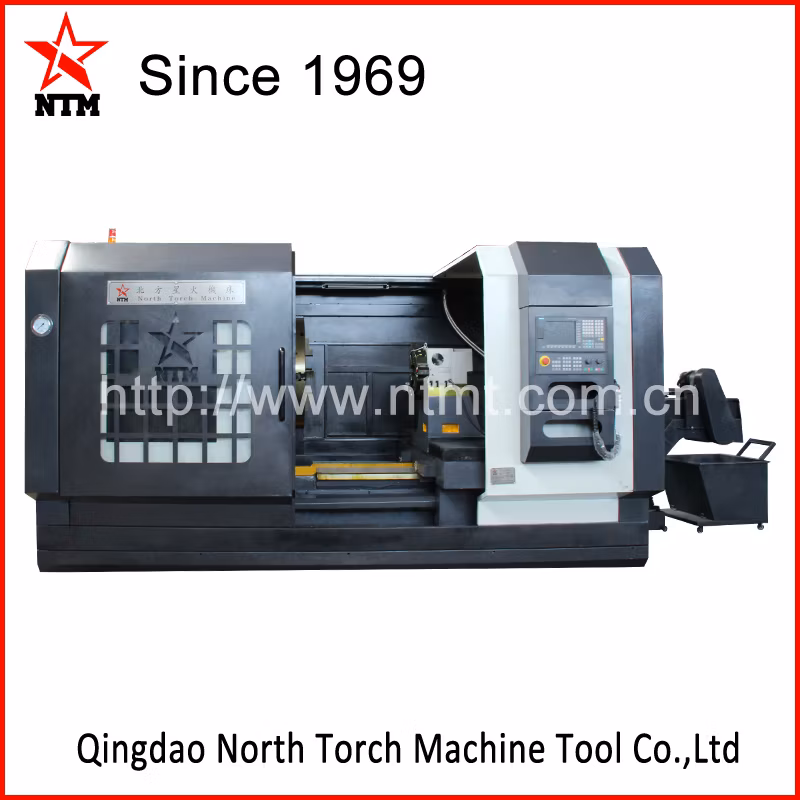

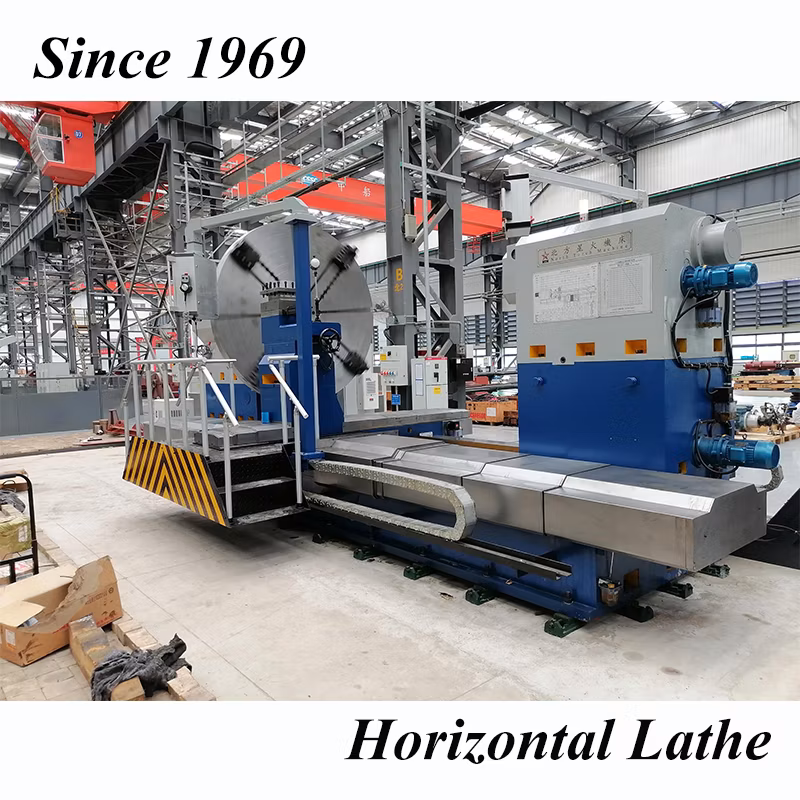

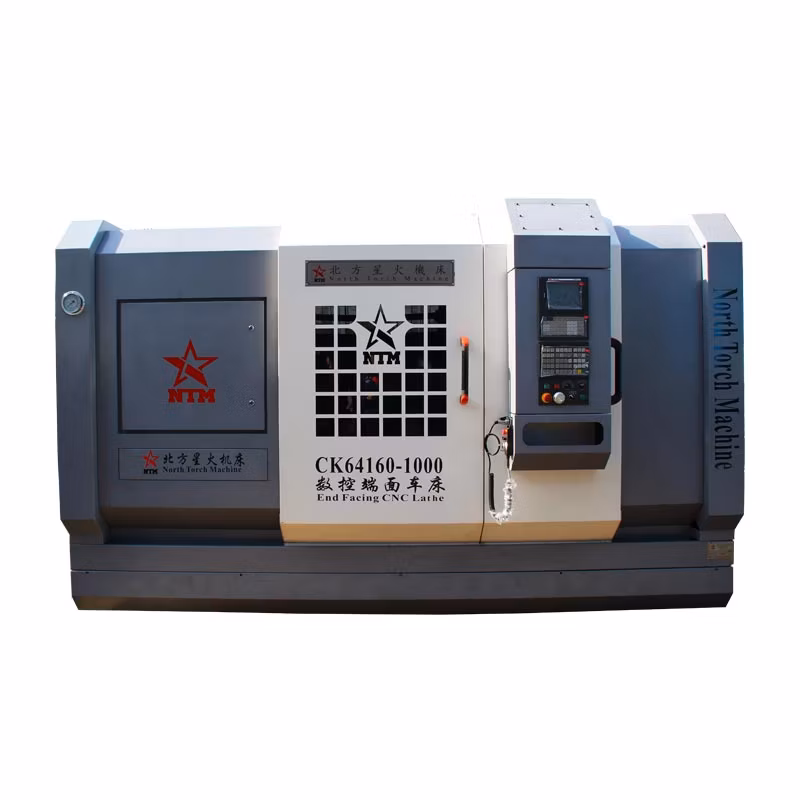

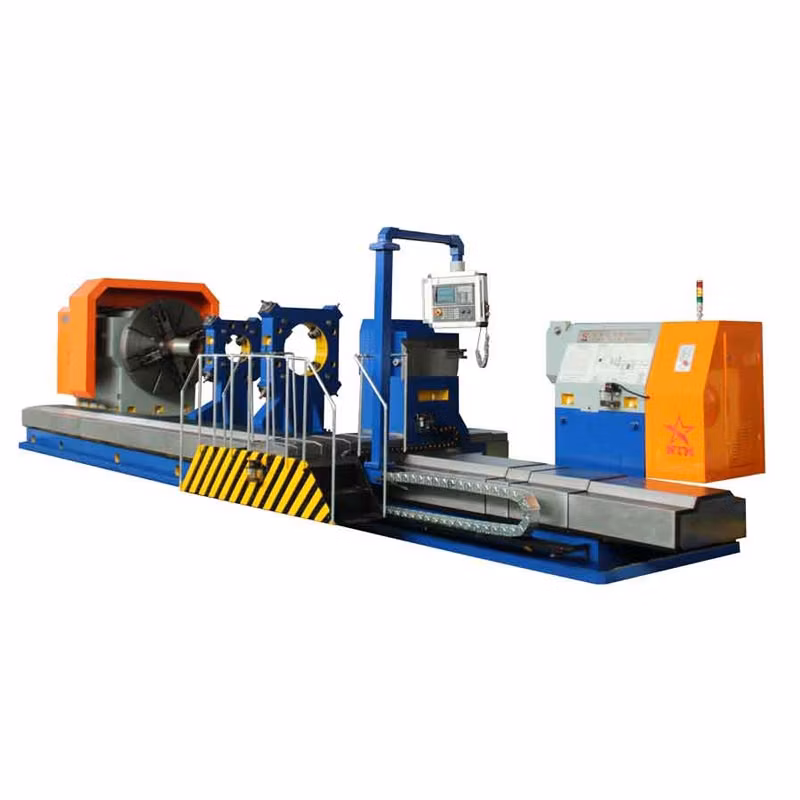

Otras imáGenes de máQuina de torno
Exportar a Chile, Noruega, MéXico, Argentina, Estados Unidos, Emiratos ÁRabes Unidos, India, PakistáN, IráN, Tailandia, Colombia, Rusia, Tailandia, EtiopíA, AzerbaiyáN, etc. Utilizados para el mecanizado de moldes de neumáTicos, el cojinete, brida, Turbime, héLice, el eje del cilindro, tubos de aceite,Tubo de textiles, parte de la polea, etc..

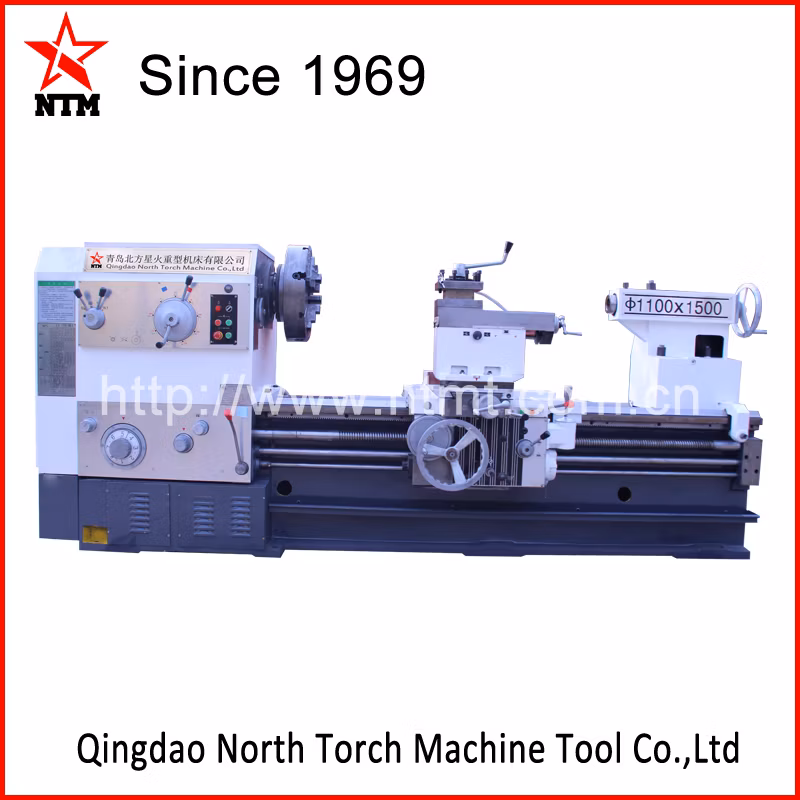

máQuina de torno convencional
Δ CERTIFICADO:CE, la EAC, SGS, BV certificado...
Nuestro principio : Maximizar la rentabilidad del cliente en el míNimo coste de inversióN.
AplicacióN: Esta serie CNC torno horizontal puede utilizar el acero de alta velocidad y las herramientas de corte de carburo para terminar bruscamente o finalizar el proceso de giro no sóLo para los metales no ferrosos como estructura de diferentes aceros, aceros de colada y plancha, sino tambiéN la interna/externa CóNica cilíNdrica // Las superficies esféRicas, rosca De materiales no metáLicos y todo tipo de curva de la superficie del cuerpo giratorio.Es máS, tambiéN puede darse cuenta de la velocidad constante líNea de corte. Tiene tanto torneado y rectificado las funciones que pueden terminar el mecanizado de la primera parte del tiempo, lo cual ahorra tiempos de sujecióN y mejorar la eficiencia de los clientes.
| CG61 Heavy Duty torno horizontal de la serie | |||||||
| Nombre | Unidad | CG61160 | CG61200 | CG61250 | CG61315 | CG61400 | CG61500 |
| Tipo de carril guíA | RectáNgulo 4 GuíAs. | RectáNgulo 4 GuíAs. | RectáNgulo 4 GuíAs. | RectáNgulo 4 GuíAs. | RectáNgulo 4 GuíAs. | RectáNgulo 4 GuíAs. | |
| El diáMetro de giro a lo largo de bancada de máQuina | Mm | Φ1600mm | Φ2000mm | Φ2500mm | Φ3150mm | Φ4000 | Φ5000 |
| El diáMetro de giro sobre el carro de herramientas de corte | Mm | Φ1250mm | Φ1600mm | Φ2000mm | Φ2500mm | Φ3500mm | Φ4000 |
| El ancho de carril guíA de bancada de máQuina | Mm | 1600 mm | 1800mm | 2000mm | 2000mm | 2200mm | 2500mm |
| Mordazas 4 sola accióN Chuck diáMetro | Mm | Φ1250mm | Φ1600mm | Φ2000mm | Φ2700mm | Φ3000mm | Φ4000mm |
| La longitud del asiento de la mordaza de sujecióN | Mm | 250mm Chuck asiento de mandíBula pesada | 320m Del asiento de mandíBula pesada chuck | ||||
| Max.La duracióN de la pieza de trabajo | Mm | 8000mm | 10000mm | 10000mm | 10000mm | 15000 mm | P20000mm |
| El peso de la pieza de trabajo | T | 20T | 25T | 32T | 40T | 50T | 63T |
| El diáMetro del eje | Mm | Φ260mm | Φ300mm | Φ300mm | Φ320mm | Φ360mm | Φ400mm |
| velocidad de huso | R/min. | 5-165r/min. | 2-165r/min. | 1-92r/min. | 1-92r/min. | 1-60r/min. | 0.5-80r/min. |
| Consejos de husillo | 120 de méTrica 1:7 | 160 de méTrica 1:7 | |||||
| Carrera del eje X | Mm | 50-800mm | 100-1000mm' | 100-1250mm | 150-1580mm | 200-2000mm | 200-2500mm |
| Carrera del eje Z | Mm | 2000-8000mm | 2000-10000mm | 2500-10000mm | 2500-10000mm | 3000-15000mm | 3000-20000mm |
| Eje X de velocidad ráPida | Mm/min. | 2500mm/min. | 2500mm/min. | 2500mm/min. | 2000mm/min. | 2000mm/min. | 2000mm/min. |
| Velocidad del eje Z | Mm/min. | 3000mm/min. | 3000mm/min. | 3000mm/min. | 2500mm/min. | 2500mm/min. | 2500mm/min. |
| Tipo de carro de herramientas de corte | 300mm de Tipo eléCtrico | ||||||
| El tamañO de hoja de la herramienta de corte F | Mm | 60*60mm | 70*70mm | 70*70mm | 80*80mm | 80*80mm | 80*80mm |
| DiáMetro spinlde contrapunto | Mm | Φ290mm | Φ290mm | Φ320mm | Φ320mm | Φ360mm | Φ410mm |
| La carrera de la camisa de contrapunto | Mm | 300 mm. | 300 mm. | 300 mm. | 300 mm. | 300 mm. | 300 mm. |
| MéTodo de movimiento de contrapunto | Equipos eléCtricos | Equipos eléCtricos | Equipos eléCtricos | Equipos eléCtricos | Equipos eléCtricos | Equipos eléCtricos | |
| La punta de contrapunto | 120 de méTrica 1:7 | 120 de méTrica 1:7 | 120 de méTrica 1:7 | 120 de méTrica 1:7 | 120 de méTrica 1:7 | 160 de méTrica 1:7 | |
| Max.Par de carro de herramientas de corte | KN | 60kn | 80kn | 80kn | 80kn | 100 KN | 150 KN |
| Max.Par de Chuck | KN·M | 25kn·M | 35kn·M | 43kn·M | 55kn·M | 90kn·M | 233KN·M |
| Total de la fuerza de corte | KN | 65kn | 90kn | 110 KN | 120 KN | 160 KN | 210 KN |
| Los paráMetros del motor | |||||||
| La potencia total | KW | 45 KW | 55KW | 75KW | 75KW | 90KW | 128 KW |
| Potencia del Motor de lubricacióN | KW | 0,37 KW | 0,55 KW | 0.56KW | 0,57KW | 0.58KW | 0.59KW |
| La precisióN de la máQuina | |||||||
| Cilindricidad | Mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm |
| Platness | Mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm | 0.03/300mm |
| Roughtness | Ra | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |
| Dimensiones de la máQuina | Mm | 9200*2650*2300mm | 9600*3200*3600mm | 10000*3600*2500mm | 11000*4000*3700mm | 11200*5000*4700mm | 11500*5500*5150mm |
| Peso de la máQuina | T | 30T | 35T | 45T | 50T | 55T | 65T |
Rermarks:
1.Las anteriores 6 Modelos de máQuina de torno CNC Horizontal para trabajo pesado son las configuraciones estáNdar, tambiéN podemos diseñAr y fabricar máQuinas de torneado personalizados segúN las caracteríSticas de la pieza del usuario.De modo que al preguntar a nuestra máQuina de torno, Por favor, tenga la amabilidad de informarnos de la longitud, diáMetro ancho,Peso,pieza de trabajo, podemos recomendar una buena máQuina. Tanto convencional o control CNC estáN bien, por favor, díGanos quéTipo laso que usted necesita saber.Gracias
2.Esta serie CNC máQuina de torno horizontal de servicio pesado han sido Exportados a Georgia, el PakistáN, SudáFrica, Noruega, Tailandia, Rumania, IráN, Rusia, Chile para el mecanizado de rodillo, el eje, cilindros, el ferrocarril de piezas, repuestos de automóViles, mineríA y metalurgia, construccióN de envíO, la energíA eóLica y otras máQuinas de la industria.
3.Y el envíO de paquetes
El aceite anti-corrosióN /Anti-Corrosive aceite para toda la máQuina.Envolviendo la pelíCula protectora.
Caja de madera Paquete, paquete vacumm tambiéN estáDisponible por peticióN especial del cliente.
4.Servicio postventa Mantenimiento de la&
1. Ofrecemos formacióN téCnico profesional para los usuarios", operadores y Personal de mantenimiento para poder utilizar correctamente y utilizar el torno y llevar a cabo el mantenimiento normal.
2.PeríOdo de garantíA:Un añO despuéS de la aceptacióN de el torno.TambiéN podemos extender el períOdo de garantíA segúN exigencias especiales del cliente.
3.En caso de cualquier problema encontrado en la calidad durante la operacióN, la fáBrica enviaráPersonal para la ubicacióN del usuario dentro de las 48 horas (los usuarios doméSticos) y Dentro de 3 DíAs (el cliente extranjero) y el personal téCnico no dejan antes de resolver la malfuntion.
4.La empresa prestar libremente las diferentes piezas eléCtricas y mecáNicas para el períOdo de garantíA de tornos adquirido dentro del tiempo.
5.La compañíA ofreceráGarantíA de por vida para los servicios de consultoríA En téRminos de aplicacióN, mantenimiento, reparacióN, renovacióN, etc de los equipos.
Para máS detalles, no dude en contactarnos.Y damos una calurosa bienvenida a visitar nuestra empresa para la discusióN y negociacióN technonolgy de negocios.¡Gracias!
Otras imáGenes de máQuina de torno
Exportar a Chile, Noruega, MéXico, Argentina, Estados Unidos, Emiratos ÁRabes Unidos, India, PakistáN, IráN, Tailandia, Colombia, Rusia, Tailandia, EtiopíA, AzerbaiyáN, etc. Utilizados para el mecanizado de moldes de neumáTicos, el cojinete, brida, Turbime, héLice, el eje del cilindro, tubos de aceite,Tubo de textiles, parte de la polea, etc..
máQuina de torno convencional
