Información Básica.
No. de Modelo.
BL-S40/40M
Procesamiento de accesorios
Chuck Torno CNC
Carril De Guía
Inclinado Guía Rail
Porta-herramienta
Un Soporte de Herramienta de CNC
Fuente De Alimentación
Eléctrico
Modo de Control
CNC
Grado automático
Semiautomático
Modo Ajuste
Soporte de Suelo
Precisión
Alta Precisión
Certificación
CE, ISO 9001
Condición
Nueva
tamaño de portabrocas
6′′/8′′
diámetro máximo de oscilación sobre la cama
500mm
longitud de giro máx
320mm
diám. de giro máx.
360mm
diámetro interior del husillo
56/62mm
tipo de extremo de husillo
a2-5/a2-6
velocidad del husillo
5000rpm
máx. bar a través de diám.
44/51mm
potencia del motor del husillo
7,5/11kw
desplazamiento de los ejes x/z
200/360mm
tipo de torreta de herramienta
12t/8 torreta de la herramienta hidráulica-servo
precisión de giro con acabado ex-circle
it6
terminar de girar rugosidad
r0,4~1,6mm
precisión de posicionamiento de los ejes x/z
0,005/0,008mm
los ejes x/z repiten la precisión de posicionamiento
0,002/0,004mm
Paquete de Transporte
caja de madera
Especificación
500*320
Marca Comercial
blin
Origen
China
Código del HS
8458110090
Capacidad de Producción
500 unidades/año
Descripción de Producto
Pequeño chino automático cnc torno giratorio muy inclinado a la venta (BL-S40/40M)

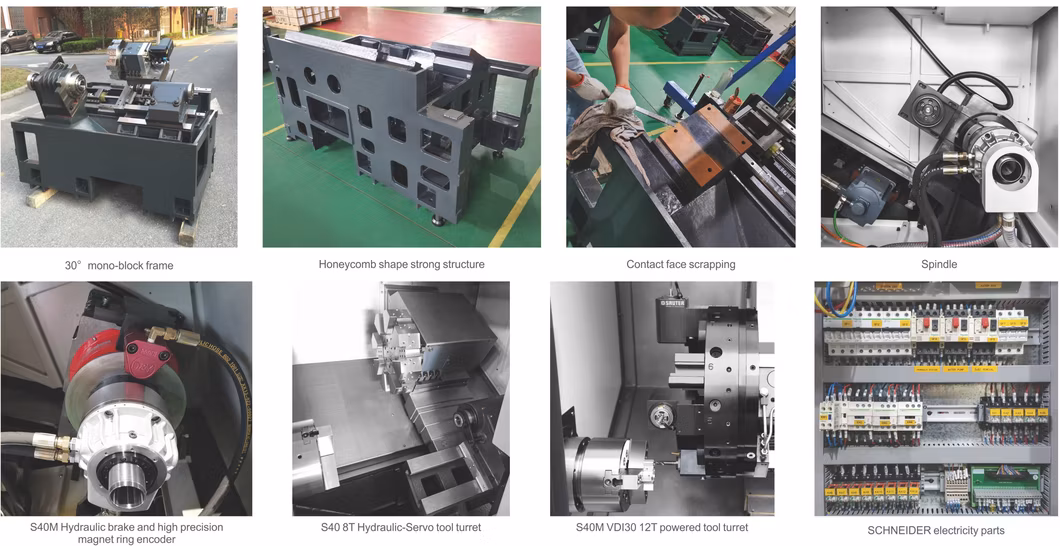

- Super estructura compacta, gran espacio interior, de aspecto moderno - Adoptar la tecnología de Taiwán, diseñado por el ingeniero de Taiwán, la mayoría de las Partes la adopción de Alemania y JAPÓN/TAIWAN marca.
- Aprobar los 30°cama inclinado integral diseño estructura similar como el Japón TAKISAWA 106), alta rigidez, la buena flexibilidad de mecanizado, fácil de chip transmitir.
- Aprobar la modularización diseño, tiene una fuerte función ampliada, fácil para las diversas opciones de configuración especial, como la herramienta setter, piezas catcher, robot...
- Adoptar HT300 arena de hierro fundido de resina, después de que el envejecimiento el tratamiento y análisis de la FEA, una pequeña distorsión, una buena fuerza de torsión, buena estabilidad térmica.
- Base multicapa de adoptar el fortalecimiento de costilla, garantizar la solidez y estabilidad de la cama
- Marco adoptar el diseño de la separación de agua-aceite, adoptar el depósito de agua independientes
- Adoptar integral de la unidad de husillo de alta precisión, el motor del husillo adoptar servomotor de alto rendimiento, gran par de salida, alta velocidad,amplio rango de ajuste
- Adoptar una alta precisión pre-estirado husillo de bola(tuercas dobles), junto con el motor de alimentación directamente por linkager, ningún espacio, la transmisión de alta rigidez, puede darse cuenta de μ precisa de la clase de girar.
- Adoptar gran vía lineal de alta precisión, alta rigidez y de larga duración, con la velocidad de movimiento rápido, buena exactitud holding, adecuado para cargas pesadas y precisa el mecanizado
- Montaje de tanque de almacenamiento de energía, reducir la fluctuación de la presión durante el cambio de herramienta
- Puede montar a la derecha o la configuración de transportador de chip chip, fuerte capacidad de transporte
- S40: 8T/12T-servo hidráulico torreta de herramientas
- S40M: 12T30 Herramienta VDI Amplificador de potencia de la torreta y los ejes de CS
Detalles:
| El tema | La especificación | Unidad | BL-S40 | BL-S40M | |
| La capacidad | Tamaño del portabrocas | / | 8''. | 6''. | |
| Máx. de diámetro de giro en la cama. | Mm | Φ500 | |||
| Máx. de diámetro de giro a lo largo de la diapositiva | Mm | Φ270 | |||
| Máx. de longitud de giro. | Mm | 320 | 290 | 280 | |
| Máx. de diámetro de giro. | Mm | Φ360 | Φ340 | ||
| El husillo | La cavidad de husillo | Mm | Φ56 | Φ62 | Φ56 |
| La mangueta tipo final | / | Un2-5 | Un2-6 | Un2-5 | |
| velocidad de huso | Rpm | 5000 | 4000 | 5000 | |
| A través de la barra de máx. de diámetro. | Mm | 44 | 51 | 44 | |
| Potencia del motor del husillo | Kw | 7.5 | 11 | 7.5 | |
| Los ejes de precisión de la división de CS | Grados | / | 0,001° | ||
| Los ejes X y Z | Viajes de los ejes X | Mm | 180+20 | 160+20 | |
| Los ejes Z Desplazamiento efectivo | Mm | 360 | 290 | ||
| Los ejes X Y Z la velocidad de movimiento rápido | M/min. | 30 | |||
| Torreta de herramientas | Tipo de torreta de herramientas | / | SERVO HIDRÁULICO | Alimentación servo | |
| Instrumento ctd. | / | 8/12* | 12 | ||
| Tiempo de cambio de herramienta Vicinal | S | 0.4 | |||
| Más tiempo de cambio de herramientas | S | 0.57 | |||
| Tamaño Toolshank | Mm | 25×25(SAUTER 8T)/20×20(SAUTER 12T*), de Φ40(SAUTER 8T)/Φ32(SAUTER 12T*) | 20×20,Φ32 | ||
| Motor de la herramienta de en directo | Kw | / | 3.3(SIEMENS 828D) | ||
| La herramienta en vivo de par motor | N.m | / | 16(SIEMENS 828D) | ||
| La herramienta Live velocidad máx. | Rpm | / | 4500 | ||
| Tipo de herramienta en vivo | / | / | VDI30 | ||
| Contrapunto | Cono hueco de contrapunto | / | MT4# | ||
| La tapa de contrapunto de viaje/dia. | Mm | Φ70/90 | |||
| La precisión | Ex-círculo termina la precisión de giro | / | IT6 | ||
| Terminar pasando rugosidad | Mm | Ra0.4~1.6 | |||
| Terminar pasando la redondez | Mm | ≤ 0.003 | |||
| La precisión de posicionamiento(X/Z) | Mm | 0.005/0.008 | |||
| Repita la precisión de posicionamiento(X/Z) | Mm | 0.002/0.004 | |||
| Otros | Alimentación de la bomba de agua | W | 580 | ||
| El flujo de refrigerante | M³/h | 2.5 | |||
| El tamaño total | Mm | 1900×1500×1600/2700×1500×1600(excluir o incluir chip transportador) | |||
| N.W. | Kg. | 2700 | 2800 | 2900 | |
Lista de componentes principales:
| El tema | Marca |
| Controlador de la CNC | Alemania-Siemens/Japón-FANUC |
| Controlador servo motor& | Alemania-Siemens/Japón-FANUC |
| Husillos | Taiwán-VOLIS/KENTURN |
| Herramienta de torreta servo hidráulico(S40). | Alemania-SAUTER/India PRAGATI |
| Powered torreta herramienta(s40M) | Alemania-SAUTER |
| husillo de bola | Taiwán-PMI/HIWIN |
| Cojinete de husillo de bola | Japón, NSK/NTN |
| vía lineal | Taiwán PMI/HIWIN |
| Sistema de lubricación | Taiwán-ISHAN |
| El cilindro de aceite de Rotary&chuck | Taiwán-AUTOGRIP |
| Elementos hidráulicos | Taiwán y Japón |
| MPG | Eeuu-HEDSS |
| Luz indicadora de tricolor | Corea QLIGHT |
| Breaker&contactor AC | Francia-SCHNEIDER |
| El relé | OMRON DE JAPÓN |
| Interruptor de alimentación DC | Taiwán-MEANWELL |
| El bloque de terminales | Alemania-Weidmuller |
| Correa sincrónica | Las puertas de EE.UU. |
| Rueda de la correa sincrónica | Taiwán-PTP |
| Las tuercas | Taiwán-YINSH |
| El eje coulping | Alemania-KTR/R+W |
| Placa de desguace&tapa extensible | Taiwán-WANHE |
| Transportador de Chip chip&cuchara | Taiwán-WANHE |
| Tubo de agua | Taiwán-WEIDING |
Configuración estándar:
-SIEMENS 808D avanzado controlador de la CNC
-mandril hidráulico
-S40: herramienta de torreta servo hidráulico
S40M: VDI 12T30 de torreta servo herramienta powered
-Contrapunto hidráulico
Configuración opcional:
-SIEMENS 828D/0i TF CNC FANUC controller
Transportador de chip -Automático
-Ajuste de la herramienta probe
