Información Básica.
No. de Modelo.
TCK50A
El uso del proceso
Máquina de Herramienta CNC de Corte de Metal, Máquina de Herramienta CNC de No Convencional, Máquina de Herramienta CNC de Formación de Metal
Método Movimiento
Control Lineal
Método de Control
Control de Lazo Cerrado
Control Numérico
CNC / MNC
Precisión Procesamiento
0,01 sim 0,02 (mm)
Clasificación Rendimiento
Máquina-Herramienta CNC de Gama Alta
Certificación
CE, ISO 9001
Condición
Nueva
peso (kg)
3000
longitud máx. torneada (mm)
500
unidad de ajuste mín
0,0001mm
diámetro interior del husillo (mm)
55
dimensión(l*w*h)
2700*2000*2000
puestos de herramientas
8
potencia (w)
11
velocidad máx. del husillo (r.p.m.)
3000 rpm
diámetro de husillo a través del orificio
φ66
recorrido (eje z)(mm)
540mm
recorrido (eje x) (mm)
240 mm
tamaño cuadrado de la cuchilla
25X25
formulario de cola
hidráulico
nombre del producto
máquina de torno cnc
controlador cnc
gsk siemens fanuc syntec
Paquete de Transporte
se aplica un suplemento por caja de madera
Marca Comercial
antishicnc
Origen
Shanghai, China
Código del HS
8458110090
Capacidad de Producción
300 juegos/juegos por mes
Descripción de Producto
TCK Series de alta precisión CNC torneado centro de inclinación
La serie TCK de alta precisión CNC Turning Center Slant Bed, fabricada por Shanghai Ants Machine Equipment Co., Ltd., es una máquina de torneado y fresado semi-cerrada de lecho de inclinación. Cuenta con servocontrol de los ejes X, y, Z y C, estructura compacta y razonable, y husillo preciso (eje C) accionado por un servomotor. Esta máquina es capaz de girar círculos exteriores, superficies finales, roscas, fresado de superficies y taladrar en direcciones radial y axial, lo que la hace ideal para el mecanizado eficiente de piezas pequeñas.
| Especificaciones | Unidades | TCK50A/500 | TCK50A/800 | |
| Máx. Cama plegable | mm | 560 | 560 | |
| Oscilación sobre deslizamiento transversal | mm | 260 | 260 | |
| Distancia entre el centro | mm | 500 | 800 | |
| Diámetro de mecanizado máx. Del disco | 400 | 440 | ||
| Longitud de giro máx | mm | 500 | 800 | |
| Tipo de extremo de husillo | A2-6 | A2-8 | ||
| Diámetro de husillo a través del orificio | mm | Φ66 | Φ86 | |
| Diámetro de la barra | mm | Φ55 | Φ75 | |

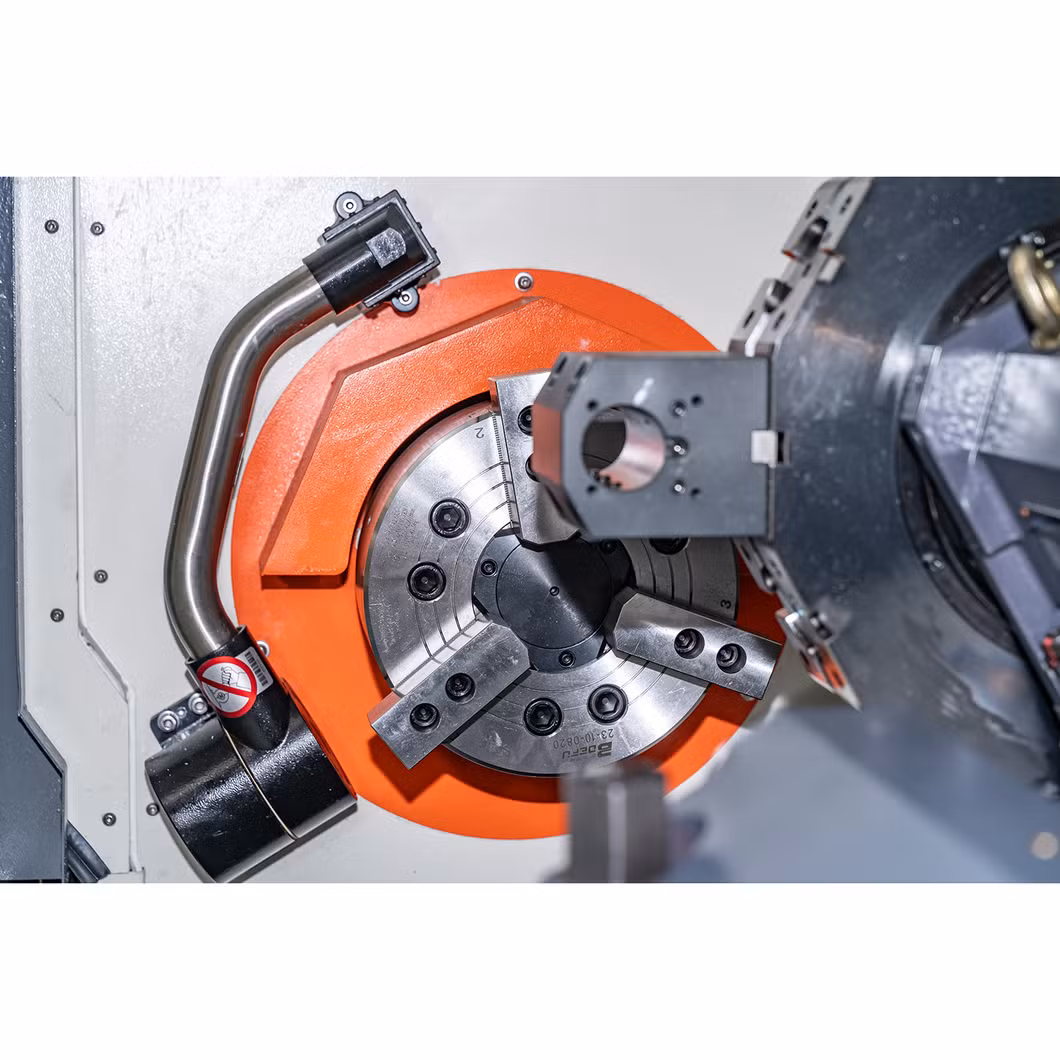

| Mandril hidráulico | mm | 10 pulgadas | 10 pulgadas | |
| El mandril hidráulico tira de la varilla a través del agujero | mm | 55 | 75 | |
| Forma de ferrocarril | Guías lineales | Guías lineales | ||
| Conicidad del husillo | No | Métrica 70 1:20 | Métrica 92 1:20 | |
| Velocidad límite de husillo | rpm | 3000rpm | 3000rpm | |
| Diámetro del manguito de la base trasera | mm | 70 | 90 | |
| Cono del orificio interior del manguito de la base trasera | No | Mohs 5# | Mohs 5# | |
| Carrera de manga de cola-stock | mm | 80 | 80 | |
| Formulario de cola | Hidráulico | Hidráulico | ||
| Poste de herramienta/torreta | Posición | 8 | 8 | |
| Tamaño cuadrado de la cuchilla | mm | 25´25 | 25´25 | |
| Modelo de tornillo | Dirección X. | 3210 | 3210 | |
| Dirección Z. | 4010 | 4010 | ||
| Modelo de raíl | Dirección X. | RGH35CA2R680 | RGH35CA2R725 | |
| Dirección Z. | RGH35CA2R1120 | RGH35CA2R1515 | ||
| Par motor X/Z | N.M | 7.5/10 | 10/10 | |
| Velocidad de cruce rápida X/Z | m/min | 18/18 | 18/18 | |
| X recorrido | mm | 240 | 260 | |
| Viaje en Z. | mm | 540 | 860 | |
| Unidad de ajuste mini | mm | 0,0001 | 0,0001 | |
| Alimentación del motor principal | KW | 11 | 15 | |
| Peso neto de la máquina | Kg | 3000 | 4000 | |
| DIMENSIONES (L×AN×AL) | mm | 2700*2000*2000 | 3300*2000*2000 | |
